Eigenschaften

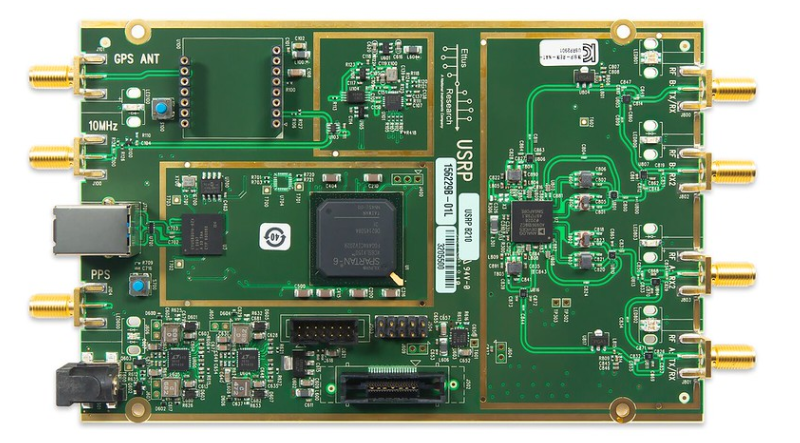

Xilinx Spartan-6 XC6SLX150 FPGA
Vollständig kohärente 2×2 MIMO-Fähigkeit
RF Spezifikationen
Kanäle: 2 TX & 2 RX, Halb- oder Vollduplex
Frequenzbereich: 70 MHz to 6 GHz
Momentane Bandbreite:
Up to 56 MHz
SSB/LO-Unterdrückung: 35/50 dBc
3,5 GHz deg RMS
6 GHz deg RMS
IIP3 (bei typischer NF)): -20 dBm
Ausgangsleistung: >10 dBm
Empfangs-Rauschzahl: <8 dB
Umwandlungsleistung und Takte
ADC Sample Rate (Max.): 61.44 MS/s
ADC Resolution: 12 bits
DAC Sample Rate (Max.): 61.44 MS/s
DAC Resolution: 12 bits
Host Sample Rate (16b): 61.44 MS/s
Frequenzgenauigkeit: +/-2.0 ppm
W/ GPS Unlocked TCXO Reference: ±75 ppb
W/ GPS Locked TCXO Reference: <1 ppb

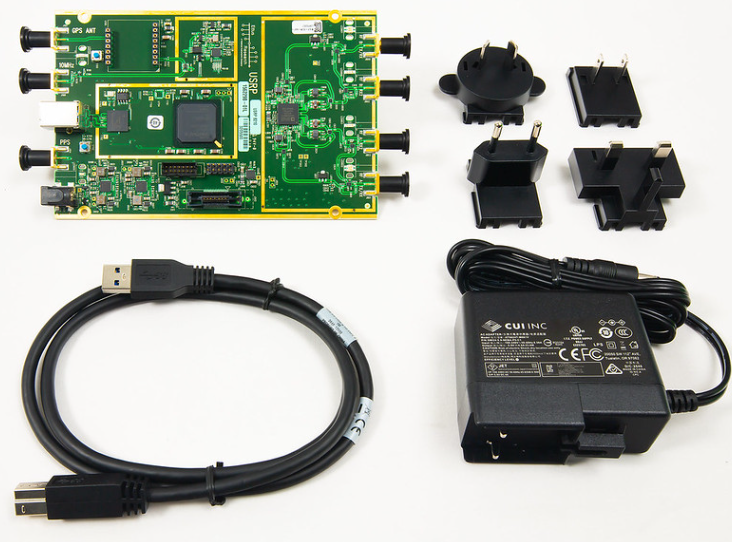

DC-Eingang: 6V (DC-Netzteil im Lieferumfang enthalten)
Geerdete Befestigungslöcher
USB 3.0 SuperSpeed-Schnittstelle
Standard USB 3.0-Anschluss
GPIO-Fähigkeit
Abmessungen: 97 x 155 x 15 mm
Gewicht: 350 g
Betriebstemp. Bereich: 0 – 45 °C
Software
USRP-Hardwaretreiber 3.9.2 (oder höher)
GNU Radio, C++ und Python APIs
10 MHz Taktreferenz
PPS-Zeitreferenz
