34127

Analoge Eingänge
Zwei BNC-Eingangskanäle mit 14-Bit-Auflösung und einem Eingangsbereich von bis zu ±25 V
50+ MHz Bandbreite, bis zu 125 MS/s pro Kanal
Geräteinterne Pufferung von standardmäßig 64 MS pro Kanal, bis zu 128 MS pro Kanal
Analoge Ausgänge
Ein BNC-Ausgangskanal mit 14-Bit-Auflösung, ±5 V Ausgangsbereich
15 MHz Bandbreite, bis zu 125 MS/s pro Kanal
Digitale Ein- und Ausgänge
16 dynamisch konfigurierbare 3,3-V-CMOS-Digitalkanäle
Bis zu 125 MS/s pro Kanal
On-Device-Pufferung bis zu 128 MS pro Kanal
Stromversorgungen
Zwei programmierbare Stromversorgungen (0,5 V bis 5 V, -0,5 V bis -5 V)
Bis zu 1 A oder 3 W pro Kanal
Integrierte Hardware-Rückmeldung der Systemtemperatur, der Spannungsschienenausgänge und der Stromzufuhr
Lieferumfang
1 x ADP2230
1 x USB-C-Kabel 2m
1 x BNC-Oszilloskop-Tastköpfe (Paar)
1 x Schaltnetzteil 5 V 4 A (inkl. US und EU Steckeradapter)
2 x 16 Flywire-Kabelkonfektion
6-polige Stiftleisten (5 Stück)
Es wird gewährleistet, dass Digilent-Produkte für 30 Tage ab Kaufdatum frei von Herstellungsfehlern sind. Es werden keine weiteren ausdrücklichen oder stillschweigenden Garantien erbracht.
Referenzen
Hersteller: Digilent Inc.

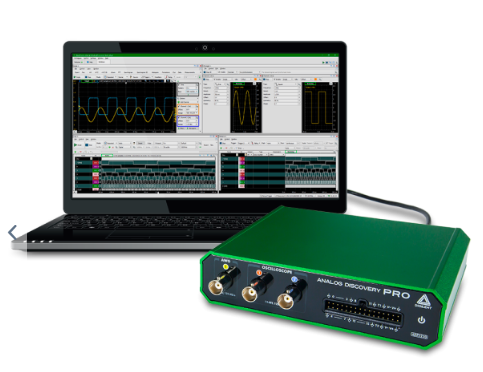

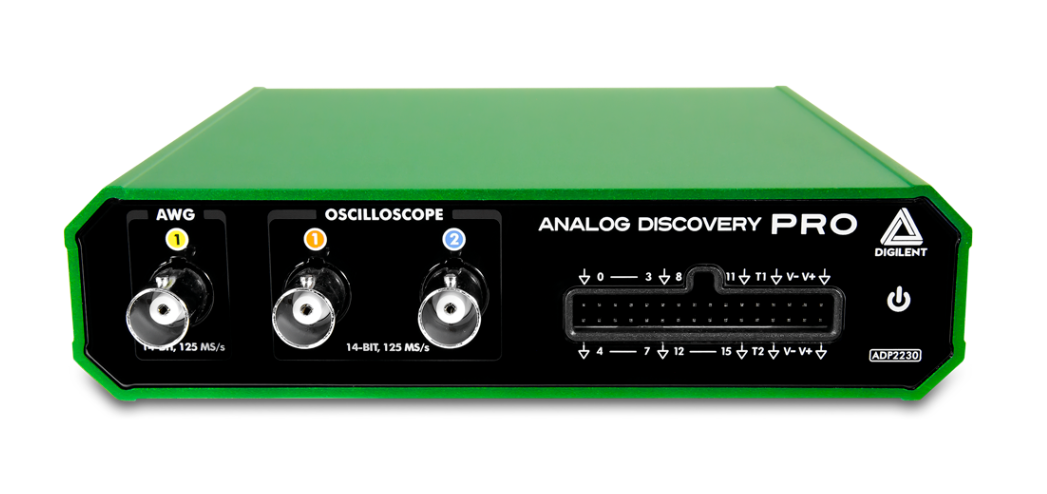

Artikelname des Herstellers: Analog Discovery Pro ADP2230: Mixed Signal USB Oscilloscope, Waveform Generator, Logic Analyzer, and Variable Power Supply
Artikelnummer des Herstellers: 410-417
Ressourcen
Produktseite bei Digilent Inc.
Datenblatt bei Digilent Inc.
