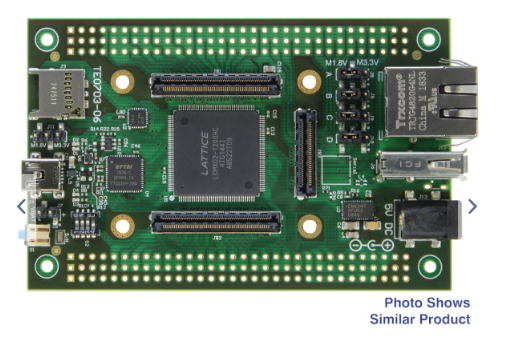

Eigenschaften
On Board
USB JTAG und UART-Interface (FTDI FT2232H), kompatibel mit AMD-Tools (sowie vielen anderen Tools)
SDIO Port-Expander mit Spannungspegelumsetzung
4 x User LEDs
D1 and D2 sind mit dem Carrie-Controller verbunden, die Funktion ist abhängig von der Firmware
D3 and D4 sind mit dem 4 x 5 Modul verbunden. Die B2B-Anschlussstecker-Pins sind direkt über das Modul gesteuert
1 x User Push-Button
er ist verbunden mit dem “Intelligent Carrier Controller (iCC)” und kann als Modul-Reset-Button verwendet werden. Ein anderer Einsatz ist möglich, die aktuelle Funktion hängt ab vom geladenen Code in das iCC
6 A High-Efficiency Power SoC DC-DC-Abwärtswandler mit integriertem Induktor für 3,3 V Stromversorgung
4 User DIP-S-Schalter
Ein- und ausschalten des Updates des “Intelligent-Carrier -Controllers”
MIO0 (lesbares Signal für iCC und Modul)
2 “Mode” Bits
Schnittstelle
Trenz 4 x 5 Modulsockel (3 x Samtec LSHM Steckverbinder)
Micro SD-Kartenanschluss, Zynq SDIO0 bootfähiger SD-Port
2 x VG96 Backplane-Verbinder (Befestigungslöcher und Lötpunkte)
Mini-USB-Anschluss (USB, JTAG und UART-Interface)
RJ45 GbE-Anschluss
USB-Host-Anschluss
Power
Buchse für 5V Stromversorgung
Größe
6,45 x 10 cm
