TE0741-05-D2I-1-A

Produktinformationen “FPGA-Modul mit AMD Kintex™ 7 325T-2I, 32 MByte QSPI Flash, 4 x 5 cm”

Der Vorgänger dieses Artikels ist TE0741-04-D2I-1-A. Alle Änderungen befinden sich in der Product Change Notification (PCN).

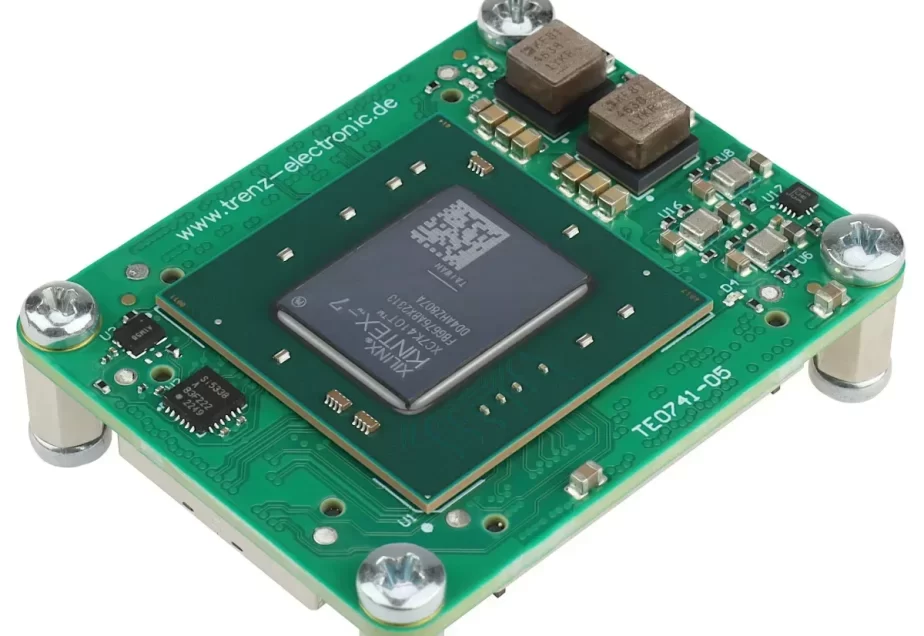

Das Trenz Electronic TE0741-05-D2I-1-A ist ein leistungsfähiges AMD/Xilinx Kintex™ 7 325T FPGA-Modul, mit 8 MGTs (Multi Gigabit Transceivers) und 32 MByte Flash-Speicher für Konfiguration und Datenspeicher, sowie leistungsstarken Schaltnetzteilen für alle benötigten Spannungen. Durch robuste High-Speed Steckverbinder wird eine große Anzahl von Ein- und Ausgängen zur Verfügung gestellt.

Die hochintegrierten Module sind kleiner als eine Kreditkarte und werden in mehreren Varianten zu einem günstigen Preis-Leistungs-Verhältnis angeboten. Module mit 4 x 5 cm Form-Faktor sind untereinander komplett mechanisch und größtenteils elektrisch kompatibel.

Alle Bauteile decken mindestens den industriellen Temperaturbereich von -40°C bis +85°C ab. Der Temperaturbereich, in dem das Modul genutzt werden kann, ist abhängig vom Kundendesign und gewählter Kühlung. Bitte sprechen Sie uns für spezielle Lösungen an.

Eigenschaften

  • AMD/Xilinx Kintex™ 7 FPGA XC7K325T-2FBG676I
  • 256 MBit (32 MByte) Quad-SPI Flash-Speicher (für Konfiguration und Daten) anschlussfähig über:
    • FPGA
    • JTAG-Port (SPI indirekt)
  • 8 MGTs (Multi-Gigabit-Transceiver)
  • FPGA Konfiguration über:
    • JTAG (B2B-Anschluss)
    • SPI Flash-Speicher
  • 25 MHz low jitter Oszillator mit Abschaltkontrolle
  • Programmierbarer Quad-Takt-Generator (Silicon Labs Si5338)
  • On-Board Hochleistungs-DC-DC-Wandler
    • MGT Spannungsregler mit Kontrollfreigabe
    • Core Spannungsregler: bis zu 30 A (Varianten abhängig)
    • Versorgungsspannung: entweder 3,3 V oder 3,3 V und 5 V
  • Plug-on-Modul mit 2 x 100-Pin und 1 x 60-Pin Razor Beam hermaphroditische Buchsenleisten für hohe Geschwindigkeiten (regulär 4 mm)
  • Bis zu 144 (94 für 70T) einzelne FPGA Ein-/Ausgangs-Pins auf B2B-Steckern verfügbar
  • 2 x User-LEDs, 1 x DONE_FPGA-Pin LED
  • AES Bit-Stream Verschlüsselung
  • Gleichmäßig verteilte Versorgungspins für eine gute Signalintegrität

Andere Bestückungsvarianten zur Kosten- oder Leistungsoptimierung sowie Preise bei Großaufträgen sind auf Anfrage erhältlich.
