Eigenschaften

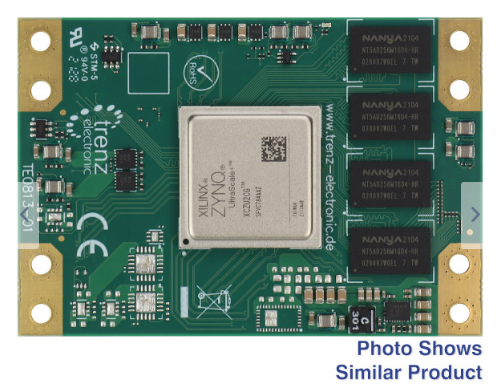

AMD/Xilinx Zynq™ UltraScale+™ XCZU4EV-1SFVC784E
ZU4EV, 784 Pin Packages
Grafikprozessor-Unit (GPU) + Video-Codec-Unit (VCU)
Größe: 5,2 x 7,6 cm

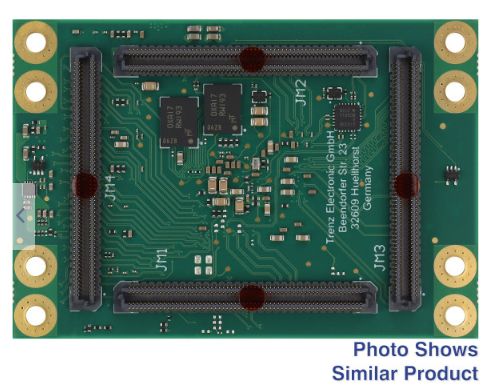

Plug-On-Modul mit 4 x 240-Pin B2B-Steckverbindungen
4 x M4 Löcher zur Kühlkörperbefestigung
Stossfest und vibrationsresistent
2 GByte (64-bit) DDR4 SDRAM
128 MByte QSPI Boot Flash (dual parallel)
2 Kbit serielles EEPROM für MAC-Adresse
User Ein-/Ausgänge
65 x Mehrzweck-E/A (MIO)
48 x High-density (HD) I/O’s (2 banks)
156 x High-performance (HP) I/O’s (3 banks)
Serielle Transceiver: 4 x PS-GTR, 4 x PL-GTH
Programmierbarer 4-Kanal-PLL-Taktgeber
Schaltregler für alle Versorgungsspannungen onboard
3,3V Stromversorgung erforderlich oder 5V- und 3,3V-Standby-Stromquellen erforderlich
Gleichmäßig verteilte Versorgungspins für eine gute Signalintegrität
