Eigenschaften

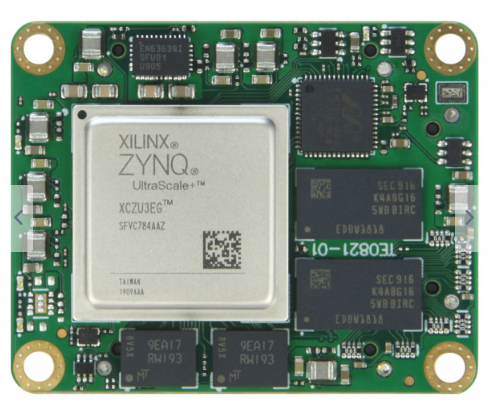

AMD/Xilinx Zynq™ UltraScale+™ XCZU3EG-1SFVC784E
ZU3EG, 784 Pin-Packages
Anwendungsprozessor: Quad-Core ARM Cortex-A53 MPCore
Echtzeit-Prozessor: Dual-core ARM Cortex-R5 MPCore
Grafikprozessor: Mali-400 MP2
Vier Hochgeschwindigkeitsschnittstellen für serielle I/Os (HSSIO), die folgende Protokolle unterstützen:
PCI-Express-Schnittstelle Version 2.1 kompatibel
SATA 3.1 Spezifikation konforme Schnittstelle
DisplayPort Source-Only-Schnittstelle mit Videoauflösung bis zu 4k x 2k
USB 3.0 konforme Schnittstelle mit einer Leitungsrate von 5 Gbit/s
1 GB/s serielle GMII-Schnittstelle
34 x High Performance und 96 x High Density PL I/Os
14 x PS MIOs (6 der MIOs für die SD-Kartenschnittstelle in der Standardkonfiguration)
4 x serielle PS GTR Transceiver-Empfänger für PS GTR
Stossfest und vibrationsresistent
Grafikprozessor-Unit (GPU)

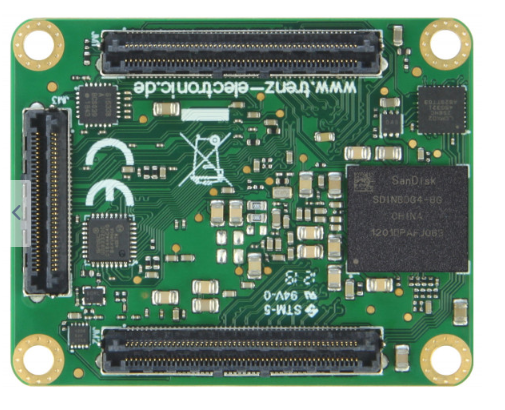

Plug-on-Modul mit 2 x 100-Pin und 1 x 60-Pin Razor Beam hermaphroditische Buchsenleisten für hohe Geschwindigkeiten (regulär 4 mm)
2 GByte DDR4 SDRAM, 32-Bit Datenbusbreite
128 MByte QSPI-Boot Flash im Dual-Parallel-Modus
8 GByte e.MMC Speicher (Bestückung bis 64 GByte möglich)
Programmierbare Quad-PLL-Taktgenerator-PLL für PS-GTR-Taktgeber (optionale externe Referenz)
Gigabit-Ethernet-Transceiver PHY
MAC-Adresse serielles EEPROM mit EUI-48 Node Identity
Hochgeschwindigkeits-USB2-ULPI-Transceiver mit voller OTG-Unterstützung
Onboard-Schaltregler
Gleichmäßig verteilte Versorgungspins für eine gute Signalintegrität
Größe: 4 x 5 cm
Andere Bestückungsvarianten zur Kosten- oder Leistungsoptimierung sowie Preise bei Großaufträgen sind auf Anfrage erhältlich.
